Descripción

WATERSTOP Soluciones para la impermeabilización de juntas.

El sellado e impermeabilización de juntas en hormigón sometidas a presión de agua puede ser realizado con varios sistemas.
Como alternativa a las soluciones tradicionales como ser los waterstop de bandas (metálicas o plásticas), hoy hay disponibles una amplia variedad de waterstops de nueva generación con grandes ventajas sobre los tradicionales.
Esta nueva generación tiene un tipo/modelo para cada tipo de aplicación, resisten tanto presiones positivas como negativas y tienen aprobaciones europeas como ser el “General Appraisal Certificate”de acuerdo a las guías del “German Commission for Reinforced Concrete” (WU-Guideline).

TPH es una empresa alemana líder y especialista en el desarrollo, producción y comercialización de estos sistemas de sellado e impermeabilización. Los waterstop pueden ser utilizados en: juntas frías (de hormigonado), móviles, reparación y sellado de juntas ya existentes, etc. TPH cuenta con una amplia y completa variedad de soluciones además de las presentadas en este folleto.

Tanto el departamento técnico de TPH en Alemania como el nuestro en Uruguay están a disposición para asistirlo en la etapa de proyecto y durante la obra en la elección de la mejor opción de sistema de sellado.

HYDROSEAL P

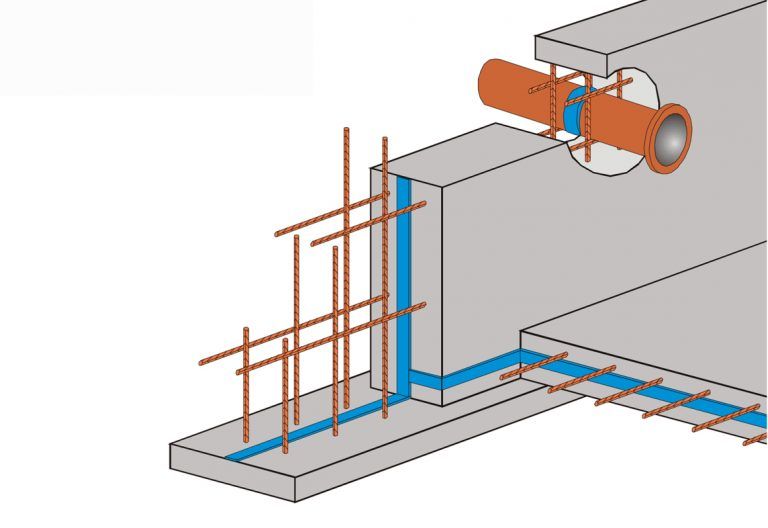

Hydroseal P está fabricado a base de goma de poliuretano que puede expandirse en contacto con agua hasta 450 % en volumen (ver ficha técnica). El modo de acción es tal que en contacto con el agua el material se expande creando una presión de sellado que evita la entrada del agua a la estructura. Hydroseal P está especialmente diseñado para juntas de hormigonado.

Puede ser usado para sellado de juntas en:

Muros de contención
Losas de subpresión
Unión de piezas prefabricadas de hormigón
Atravesamiento de caños
Tanques de agua
Alcantarillas, cámaras etc.
Piscinas
Bajo recorrido de ascensores
Cualquier junta de hormigonado

Beneficios:

Simple y segura colocación
Retardador de expansión para evitar roturas en el hormigón fresco
Las propiedades de expansión/contraccion a largo plazo son constantes en ciclos de mojado/seco

PROOFMATE EK (juntas móviles)

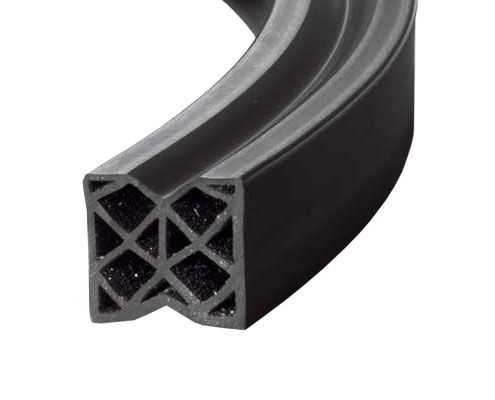

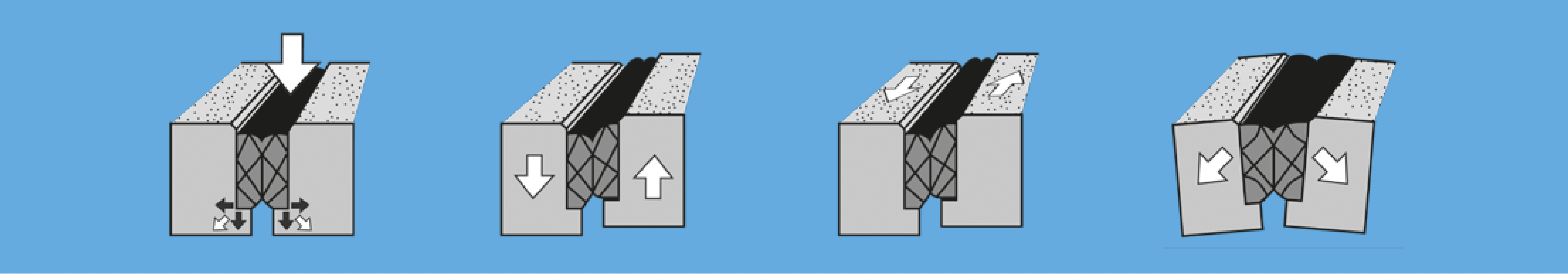

Proofmate EK es un perfil rectangular de EPDM utilizado para el sellado de juntas móviles que soporta todo tipo de movimiento (vertical, horizontal, flexión).
Dada la alta calidad es extremadamente resistente a químicos, sales, combustibles, rayos UV y ozono.
La colocación es muy fácil pues se coloca luego que la estructura está terminada evitando asi cualquier tipo de error en la colocación.
Existe un tipo de tamaño específico para cada tamaño de junta y movimiento esperado (consultar con nuestro departamento técnico)

PROOFMATE FD SYSTEM

El sistema FD está patentado por TPH para el sellado de juntas que ya fueron construidas tanto para presiones positivas como negativas de agua.
Consta de una banda de EPDM (Proofmate FD Foil) de 1 mm de espesor y ancho a especificar según el caso y un sellador adhesivo (Proofmate F). Puede ser usado tanto por dentro como por fuera de las juntas a impermeabilizar en obra nueva o existente.
Uso en: Juntas de hormigonado, prefabricados de hormigón, juntas de dilatación, fisuras etc..

SISTEMAS ACTIVOS

Los sistemas waterstop pasivos (bandas, cintas etc…) solamente actúan sellando la junta en lo que es llamado la circunferencia propia de acción, o sea, actúan solamente en el lugar donde están colocados sellando la junta fría que se realiza.
Estos sistemas son capaces de sellar por medio de la inyección de distintas sustancias cualquier pérdida en una estructura de hormigón causada por fisuras, juntas mal llenadas u hormigón mal vibrado.

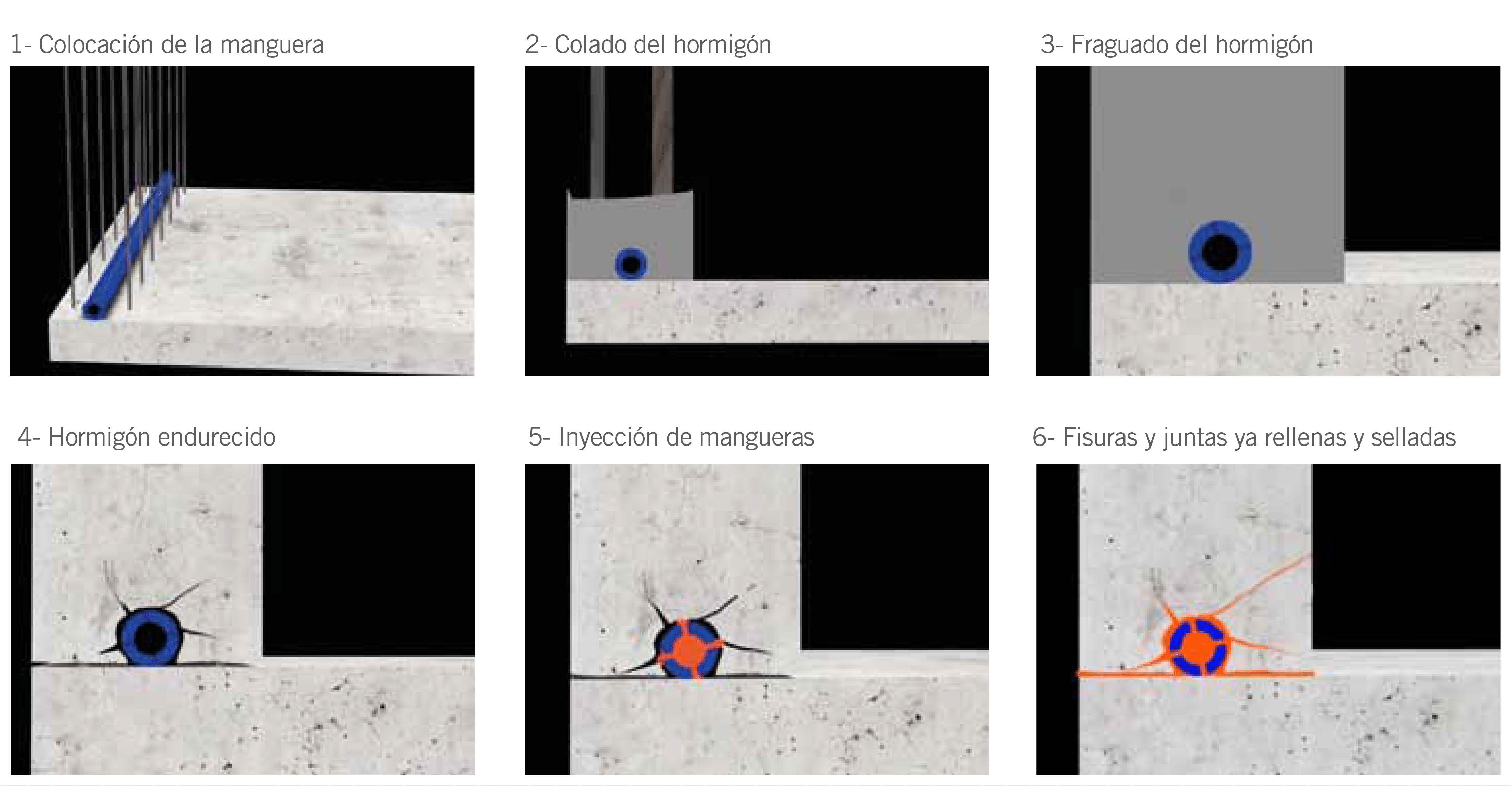

El sistema activo de TPH consta de una manguera que se deja instalada dentro del hormigón y por donde se puede inyectar a posteriori del fraguado diferentes productos para el sellado y reparación del hormigón desde adentro.

Estas mangueras tienen micro válvulas que no se obturan durante el hormigonado y que se abren cuando se realiza la inyección del producto.
Dependiendo del tipo de producto que se inyecte, pueden realizarse múltiples inyecciones a lo largo de la vida útil de la estructura.
De esta forma es muy eficiente para el mantenimiento y reparación de la estructura cuando sea necesario.
Muchas veces es usado como respaldo de los sistemas de waterstops pasivos en obras de importancia o donde una reparación sería muy costosa.

Como sistema de respaldo, es muy económico porque lo único que se deja previsto son las mangueras en el hormigón, por si en algún lugar hay una falla en el waterstop pasivo o fisuración en el hormigón durante la vida útil de la estructura, esta pueda ser reparada rápida y eficazmente mediante la inyección de distintos materiales.

Aplicaciones:

Muros de contención.
Tanques de agua.
Plantas de tratamiento.
Losas de supresión.
Túneles.
Subsuelos, etc.

Ventajas:

Sellado y reparación en un solo paso.
Puede ser reinyectado varias veces (depende del material inyectado).
Es muy adecuado para el sellado de juntas en lugares muy complejos.
Permite rellenar fisuras y huecos desde adentro de la estructura.
Costos de reparación bajos tanto para contratistas como para propietarios.

FIX-O-FLEX

Sellador Adhesivo profesional de alto desempeño.

FIX-O-FLEX es un sellador adhesivo mono componente a base de polímero de silano modificado que cura y fragua en presencia de la humedad ambiente formando un producto flexible y durable.

Puede ser usado como sellador en juntas altamente solicitadas como las que se encuentran en plantas industriales, plantas de tratamiento de aguas, rutas, pavimentos etc. y donde se requiera un sellado profesional.
Tiene una gran potencia como adhesivo incluso antes de fraguar.
Altísima resistencia química (solicitar tabla de resistencias) que lo hace ideal para obras con grandes exigencias sobre los materiales.
Posee una excelente resistencia a los rayos UV y al Ozono.

APLICACIONES:

Puede ser usado para sellar y pegar diversos materiales como ser: Polyester (GRP), PVC, láminas de acrílico, Polyestireno, Makrolon, EPDM, acero, acero inoxidable, aluminio, hormigón, Clinker, mármol, vidrio, madera, etc.
Sellado de juntas altamente solicitadas.
Sellado y pegado de elementos bajo agua o superficies húmedas.

Fix-O-FLEX es un componente de varios de los sistemas waterstop de TPH como por ejemplo el Hydroseal P y Proofmate EK.

Puede encontrar más información en www.america.com.uy ó www.tph-bausysteme.com
