¿Qué es SCAN TO BIM y cómo funciona?

Si estás ingresando al mundo de la metodología BIM o si ya estás trabajando en esta desde hace un tiempo, habrás escuchado la expresión “Scan to BIM” o “Scan 2 BIM”. Pero, ¿sabés en qué consiste este proceso y cuáles son sus beneficios? En este artículo te contamos qué es, cómo funciona y algunas recomendaciones para trabajar con esta herramienta.

La mayoría de los proyectos implican trabajar a partir de un activo existente, por ejemplo, un terreno. Por ello deberían incluir cierta información de dichos activos para facilitar el desarrollo de las instrucciones del proyecto, y esta información debería estar disponible para los proveedores principales y secundarios que trabajarán en este.

En cierto tipo de proyectos, como reformas o ampliaciones, los activos existentes se incrementan significativamente, en volumen, complejidad e importancia. Hoy en día, el relevamiento de estos activos existentes se puede resolver con velocidad y precisión gracias al escaneo láser y generación de nubes de puntos, mediante tecnología Lidar como la que utilizamos en ESE, gracias a nuestra alianza con Ingeniería 4D (http://www.ingenieria4d.com.uy/).

¿Qué es una nube de puntos?

Son millones de puntos digitales geolocalizados mediante coordenadas X,Y,Z precisas que representan a su equivalente en el mundo “real”. Estas nubes recopilan las condiciones existentes de un espacio, de todos los activos que están visibles. Es información valiosa en las diferentes etapas del ciclo de vida de un proyecto.

¿PARA QUÉ SIRVE?

Principalmente para obtener de forma precisa las condiciones existentes de los activos. Estos activos pueden ser: terrenos, infraestructuras, edificios, equipamientos e instalaciones entre otros.

Otros usos cada vez más frecuentes son monitorear el progreso de una obra o relevar las condiciones finales de esta. Este último caso es necesario cuando se busca gestionar y operar los activos construidos. A partir de la nube se realizan los modelos BIM “As built” que facilitan el uso mencionado.

¿CÓMO PUEDO OBTENER UNA NUBE DE PUNTOS?

A través de un escaneo láser 3D. Éste puede ser realizado a través de una mochila para peatones (Leica Pegasus:Backpack), de una estación total (Leica RTC 360 o Trimble SX10), de un instrumento móvil de mano (Faro Freestyle3D), de una estación apta para autos (Leica Pegasus: Two), de drones (Leica Aibot CX) o incluso aviones.

Otra técnica asociada usualmente es la fotogrametría, donde a partir de varias fotos de objeto obtenemos una representación tridimensional de un activo. El escaneo láser se diferencia principalmente en el mayor grado de precisión, aunque suelen ser un insumo complementario importante para el modelado BIM.

¿CÓMO PUEDO VISUALIZAR UNA NUBE DE PUNTOS?

Se pueden utilizar softwares de visualización y manipulación de nubes como Recap, Leica Cloudworx, Scene o Cloudcompare o también se pueden insertar directamente en softwares de modelado BIM como Revit, Archicad y Autocad entre otros.

¿CÓMO ES EL PROCESO DE “SCAN TO BIM”?

En el proceso de “Scan to BIM” se utiliza un escáner láser 3D para realizar un relevamiento preciso de las condiciones existentes. Los datos escaneados se importan a un entorno de modelado BIM donde se crean los modelos “As-built”, que en nuestro caso es Revit.

El proceso “Scan to BIM” se puede dividir en 3 partes fundamentales:

1. RECOPILACIÓN DE DATOS CON UN ESCÁNER LÁSER 3D

Este primer paso se realiza en sitio con el escáner de nubes de puntos. Este puede tener varios formatos, como un escáner fijo a un trípode o un dron, siempre dependiendo el objetivo posterior de la nube de puntos. Estos serán controlados desde un dispositivo independiente que usualmente son aplicaciones para tablets o celulares.

Aquí el escáner analiza mediante un haz láser la distancia hacia los elementos que lo rodean. Esto resulta en el registro de una gran cantidad de puntos que se ubican relativamente al escáner en los ejes X, Y y Z, que son justamente los que le dan el nombre al resultado de la técnica. Mediante otros escaneos en distintas ubicaciones del proyecto, el escáner sincroniza las tomas entre sí para tener una “nube de puntos” de todo el proyecto.

2. PROCESADO DE DATOS

Luego de realizar los escaneos de datos será necesario tratar sus resultados con el fin de combinarlos y poder trabajar con ellos de la forma más optimizada posible. Esto se realiza usualmente en softwares independientes de cada empresa de escáneres, tales como Leica Cyclone o Faro Scene. También se puede trabajar con ReCap, el software de edición de nubes de puntos de Autodesk.

En el procesado de datos se debe tener en mente tanto el uso que se le va a dar a la nube de puntos así como la tecnología disponible que vamos a tener para trabajar con la nube. Es muy común que los archivos de nubes de puntos sean muy pesados, por lo que hay que buscar estrategias para que sean manejables. Las más comunes son tanto disminuir la densidad de puntos de acuerdo al uso, como dividir la nube en sectores o niveles para poder trabajar sin tener que cargar siempre todo el proyecto.

3. MODELADO BIM

Previo a comenzar a trabajar con la nube de puntos en particular debemos coordinar el ecosistema de trabajo donde desarrollaremos nuestro modelo. Primero se estudiará el proyecto, se analizará la información disponible, y se establecerán los datos base del modelo. Estos se refieren tanto a niveles, grillas como a las vistas de trabajo que utilizaremos al modelar la nube de puntos.

Otro elemento importante a establecer previo a comenzar el modelado es el alcance de este, tanto en entidades a modelar como en su nivel de detalle. Estará condicionado en gran parte por el uso BIM que le demos al modelo, aunque es algo que se debe coordinar en esta etapa.

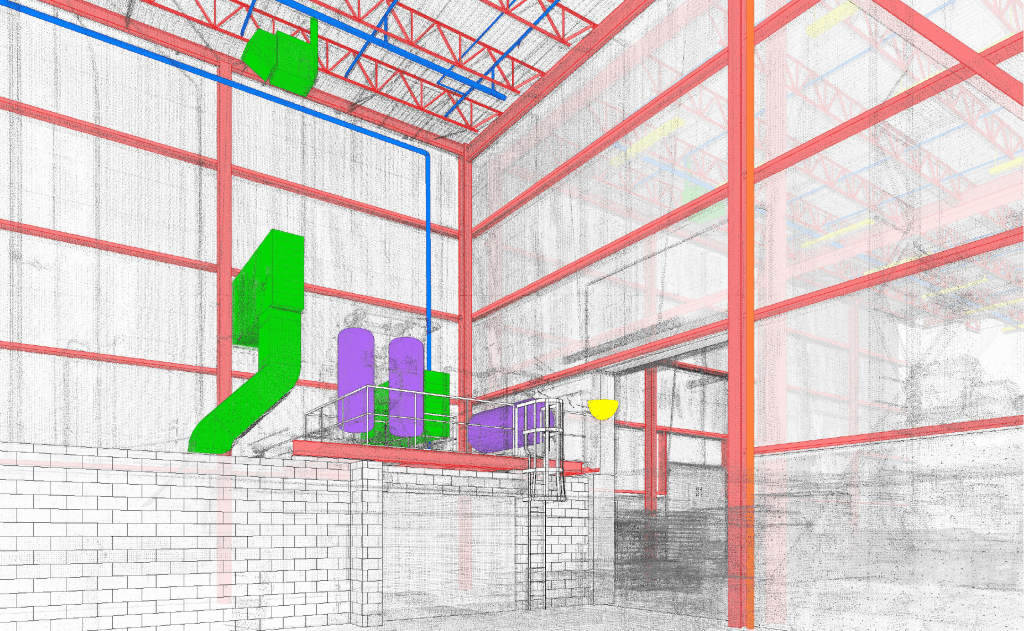

Finalmente, y una vez que tenemos nuestro archivo vinculado al software de modelado, utilizamos la nube de puntos para generar la geometría del modelo “as-built”. A dicho modelo es que enriqueceremos con las características y atributos de toda la información recibida (tanto física, como la nube de puntos; como complementaria, como marcas y modelos de los equipamientos o fotos y videos que nos den información visual del proyecto). Todo deberá ser debidamente incorporado dentro del producto final, así como correctamente organizado y estructurado, para que sea fácilmente legible desde cualquier otro software BIM y no solamente por un experto en el rubro.

Beneficios del “Scan to BIM”

¿En qué situaciones puede pensar en implementar “Scan to BIM”?

Recomendaciones para trabajar con nubes de puntos

El artículo completo con todas estas respuestas y más lo encontrarás en el blog de Estudio Ese   leer más…

También podrás conocer más artículos y sus servicios en el [perfil de Estudio Ese…]

Este artículo fue realizado por el Arq. Sebastián Sanabria y el Arq. Nicolas Martínez y editado por la Lic. Maria Florencia Hernandez.
