Sistema de encofrado horizontal de gran versatilidad que se adapta a un gran abanico de geometrías para la ejecución de losas. Es un sistema modular que mediante la combinación de la viga metálica y la viga de madera proporciona una mesa compacta y estable. La versatilidad en medidas junto con las posibilidades de apeo adapta el sistema a todas las situaciones.
- Disponibilidad de múltiples medidas debido a las dimensiones de los elementos que la conforman.
- Alta productividad en la obra y en el montaje “in situ” gracias a la facilidad de anclaje entre los elementos.
- Diferentes posibilidades de apeo según carga y altura: cimbra, puntal con cabezal abatible o fijo, puntal con marco de riostra.
- Incorpora elementos de seguridad para proteger a los operarios en los trabajos de planta.
- Mesas en voladizo para el borde de forjado.
- Existe la posibilidad de elegir la calidad del forro en función de la necesidad.
- Larga vida útil: La gran mayoría de sus piezas están tratadas con pintura epoxy, mientras que el resto de piecerío está cincado.
- Enganche grúa para transporte vertical.
- Accesorio de transporte horizontal para el desencofrado y transporte.
- Elementos de seguridad incorporados para proteger a los operarios en trabajos de planta.

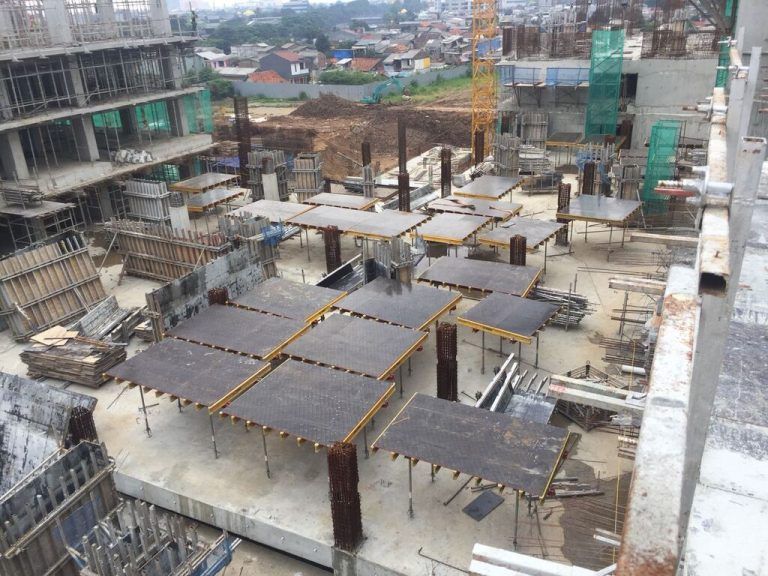

Sistema pre-montado indicado para obras de grandes dimensiones y con superficie de geometría regular. El sistema Mesas Multiform permite ejecutar cualquier tipo de forjado, y está especialmente diseñado para resolver losas macizas. Gracias a un montaje sistemático, un desencofrado rápido y seguro y el uso de pocas piezas sueltas, la Mesa Multiform optimiza los ritmos de ejecución. El sistema permite ser montado en obra en cualquier medida.
Diseño compacto
La combinación de vigas metálicas y viga de madera proporcionan una mesa compacta y estable. Dispone de modulaciones estándar y puede ser montado en obra en cualquier medida.
Desplazamiento horizontal
El carro hidráulico está diseñado para facilitar las tareas de desencofrado y el traslado a la siguiente fase de hormigonado de la misma planta sin necesidad de grúa.
Fácil desplazamiento vertical

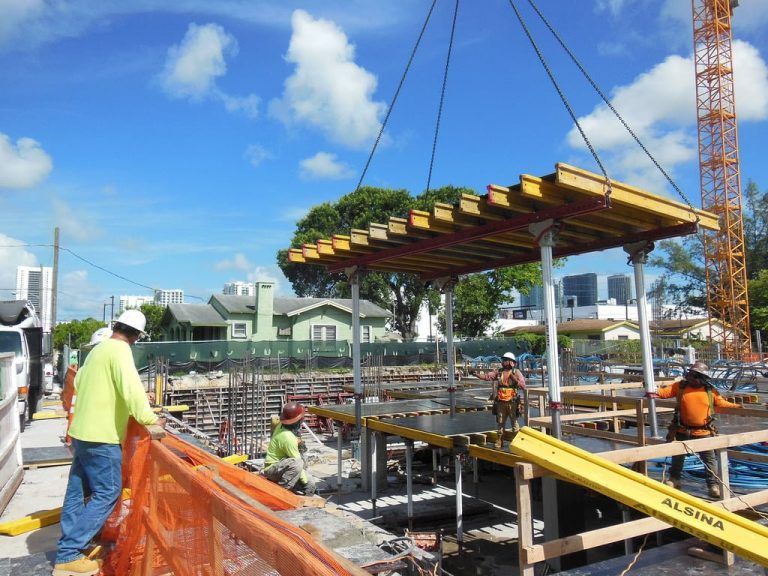

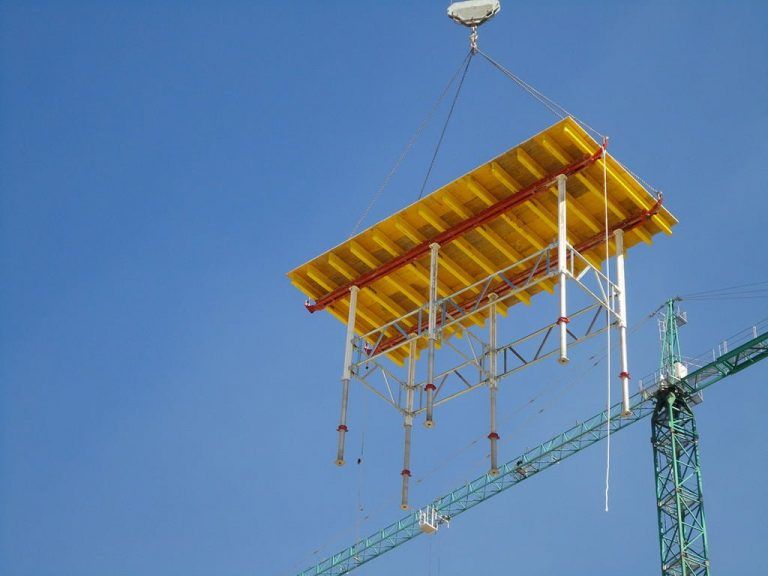

El Gancho de transporte vertical permite realizar las operaciones de transporte, colocación de puntales y el posicionamiento y extracción de las mesas en obra de manera rápida y fiable
Diseño

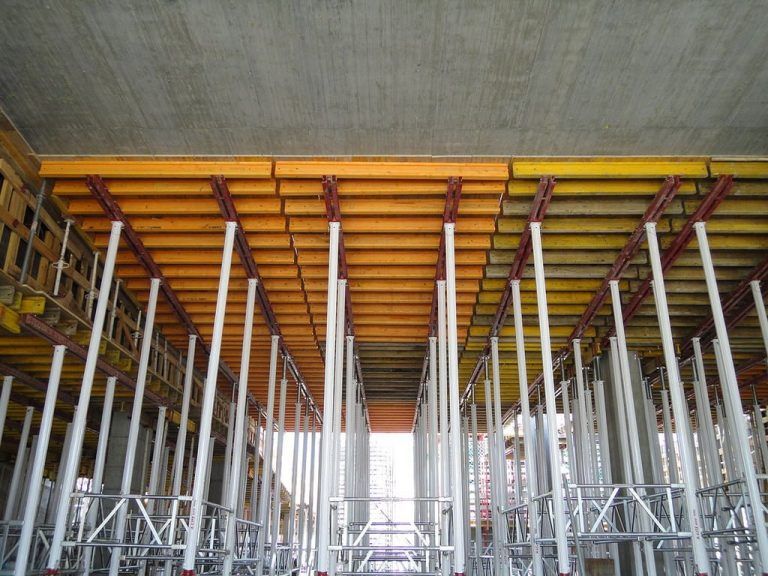

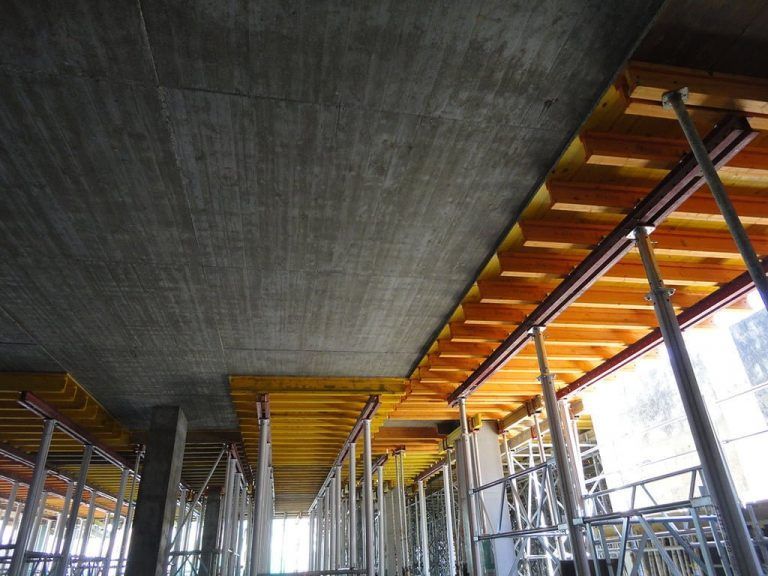

La Mesa Multiform se compone básicamente de 3 elementos:
– La superficie fenólica de 21 mm: permite ofrecer un acabado de
hormigón visto.
– La Viga Secundaria HT-20: ofrece versatilidad.
– La Viga Primaria UPN-120: de acero pintado, aporta la robustez y
durabilidad necesarias.
Versátil
El diseño de la Mesa Multiform responde a las diferentes necesidades de obra permitiendo varias opciones: Apuntalamiento de cimbra para grandes alturas o Puntal de alta resistencia. Cabezal fijo o abatible para extracción bajo forjado.
Transporte y almacenaje

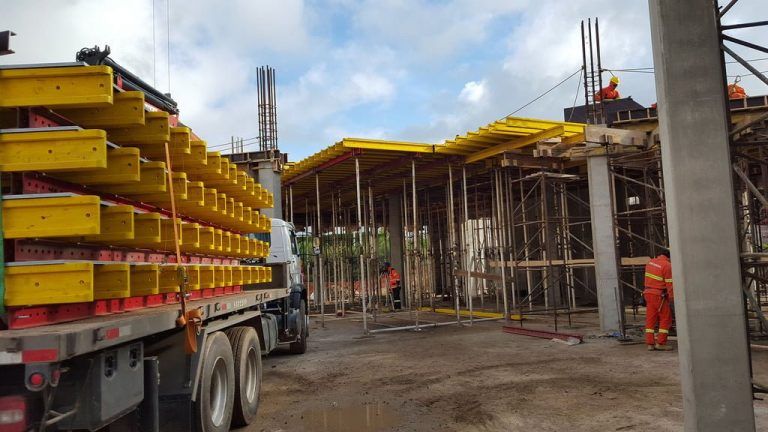

Las Mesas se envían pre-montadas a la obra y disponen de un pie de apoyo que permite su apilado sin dañar el fenólico.
– La altura de la mesa es de 34 cm.
– En su almacenaje y transporte se pueden apilar un máximo de 5 mesas.
– La mesa dispone de unos grilletes para su descarga mediante
eslingas o mediante el Gancho de Transporte vertical.
Cabezal abatible

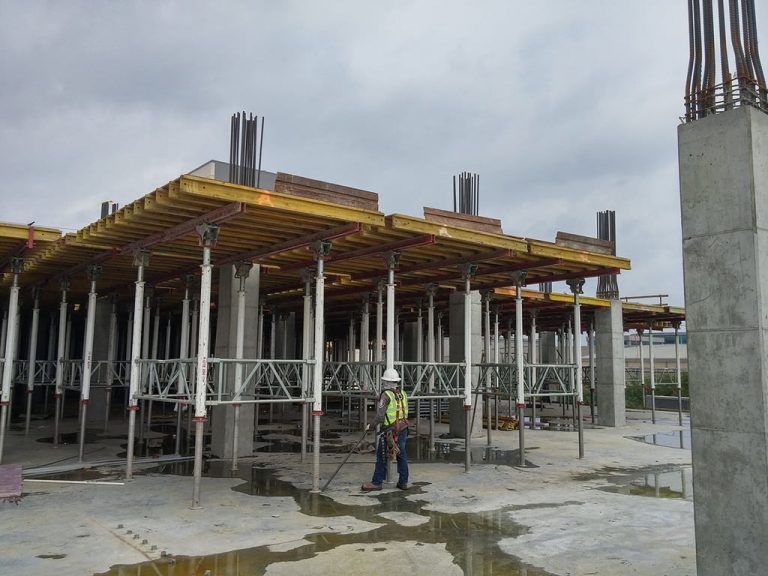

El sistema de apeo de las Mesas con puntal Alsina se realiza con el cabezal abatible, particularidad que permite evitar con facilidad los obstáculos (barandillas, etc.) en el momento de retirar la mesa para las siguientes puestas. Características:
– Sistema de fijación rápido y seguro.
– Colocación intuitiva y de fácil acceso para el operario.
– Muelle de seguridad para asegurar la palanca de apertura.
– Cada Mesa dispone de 6 soportes para colocar puntales (se colocarán sólo 4 o 6 puntales
en función de la carga a soportar).
– Libre disposición del cabezal en la viga primaria (mesas de voladizo)
– Máxima rigidez una vez colocado gracias a sus cuatro puntos de anclaje.
Cabezal fijo
La Mesa de encofrado Alsina permite el apeo con puntal telescópico y cabezal fijo de anclaje a la viga primaria. Se coloca en los mismos soportes para puntales y es especialmente útil en aquellas obras donde no existan obstáculos en el perímetro de la planta.
Cabezal cimbra / A-Lite
Para alturas superiores a 6 m, la mesa dispone de un Cabezal Fijo que permite acoplar la mesa a sistemas de Cimbra CL-40 y Cimbra AR-80.
Soluciones para voladizo
La posibilidad de diferentes puntos de anclaje de los puntales en la viga primaria y el uso del tirante antivuelco, estabilizan de forma totalmente segura la colocación de las mesas para realizar voladizos de hasta 1 m.
Conocé el resto de las características de este sistema en el catálogo ↓↓
