Descripción
PAVIMENTOS PERMEABLES con Geoceldas de alto desempeño.
Son pavimentos modulares, que permiten el paso del agua, evacuando la superficie de rodadura.
El escurrimiento es captado y retenido en su espesor, para su posterior conducción o infiltración si el terreno de subrasante lo permite.
Son aplicables en:
Zonas Industriales:
- Estacionamientos de alta carga en polos logísticos, accesos a galpones, etc.

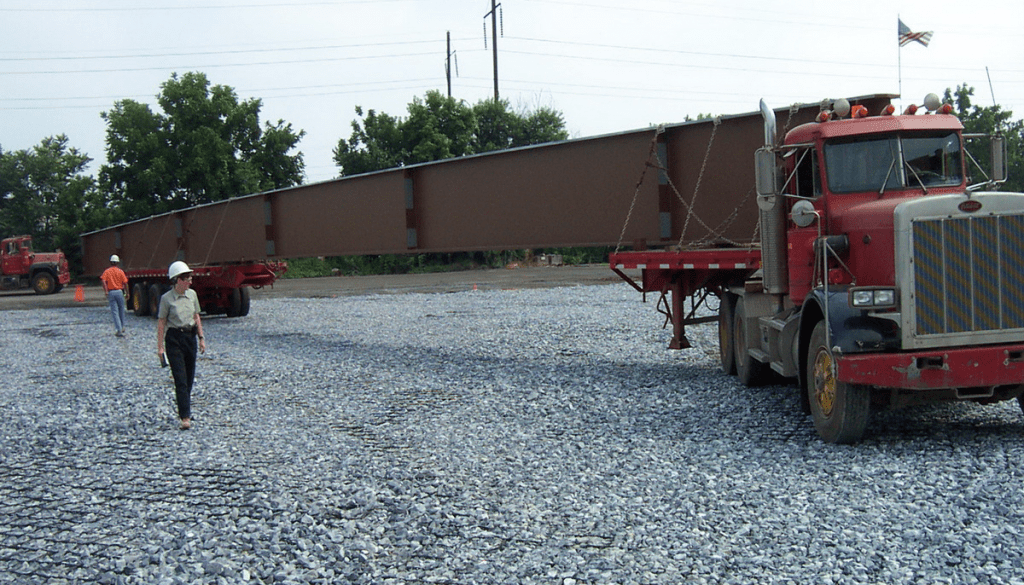

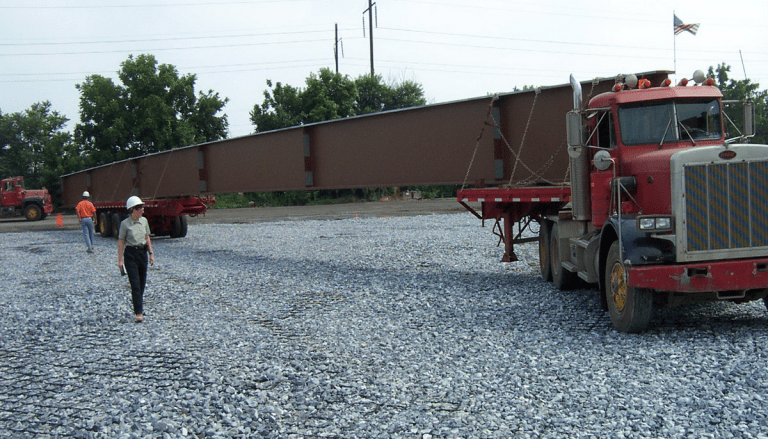

- Plataformas de maniobras, explanadas de carga y almacenamiento.
Zonas Residenciales:
- Calles internas, estacionamientos y peatonales para vehículos livianos.
SISTEMA PROPUESTO
Mediante la ejecución de un pavimento con piedra partida de granulometría abierta, contenida en geoceldas, se configura un sistema de amortiguación que asegure que el caudal pico de escurrimiento pluvial será inferior al permitido por la Normativa.
De esta manera, se aprovecha el propio pavimento como sistema de laminación.

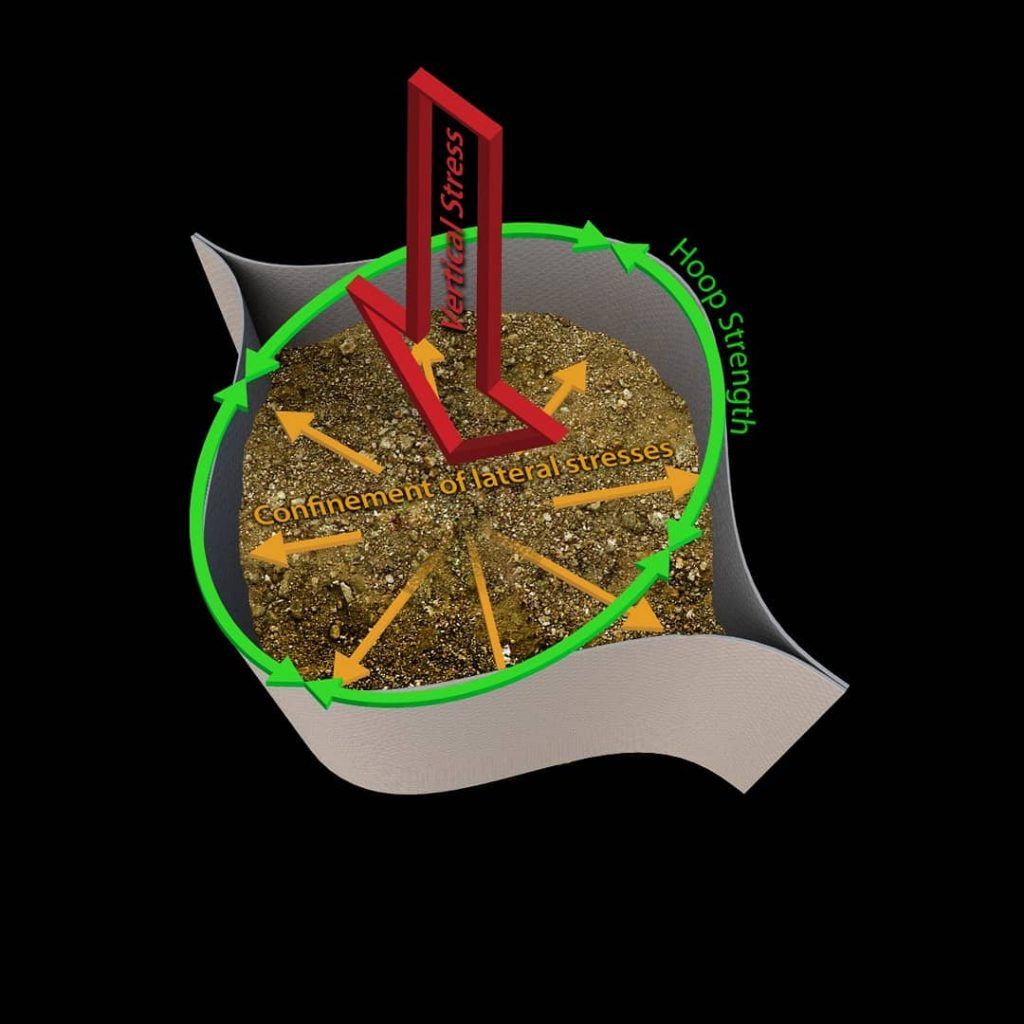

La ventaja de usar Geoceldas – Neoloy en este tipo de pavimentos es que se pueden usar materiales granulares de granulometría uniforme (alto porcentaje de vacíos) y que no se pierda la capacidad soporte de la capa gracias al confinamiento tridimencional que aporta la geocelda, incluso en estado saturado.
DISEÑO DEL PAVIMENTO PERMEABLE
Debido a que los pavimentos permeables tienen una doble función, es decir, su uso es para fines estructurales y también como una estructura de amortiguación/infiltración, su diseño debe involucrar tanto criterios de dimensionamiento de pavimentos, como criterios hidrológicos.
Criterios Hidrológicos:
El objetivo de la estructura de amortiguación será el de laminar un volumen de agua considerable, de forma de garantizar que los caudales de salida no superen un valor máximo prestablecido por Normativa.
Criterios de Dimensionamiento de Pavimento:
El objetivo de la estructura de pavimento es lograr el soporte de cargas de tránsito requerido a lo largo de su vida útil de diseño.
Se considerará tanto su diseño estructural, como hidrológico de acuerdo con los requerimientos y características particulares del proyecto.

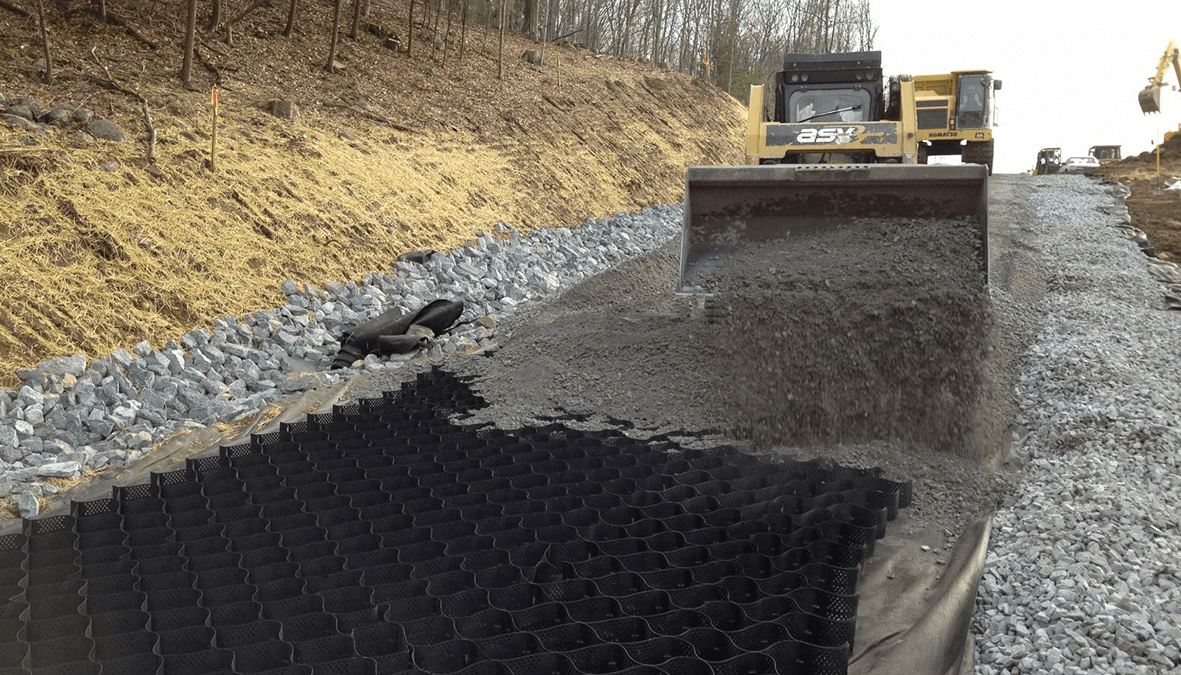

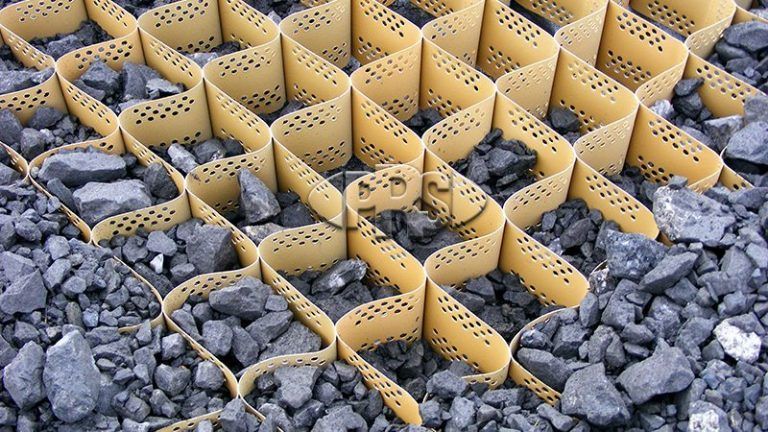

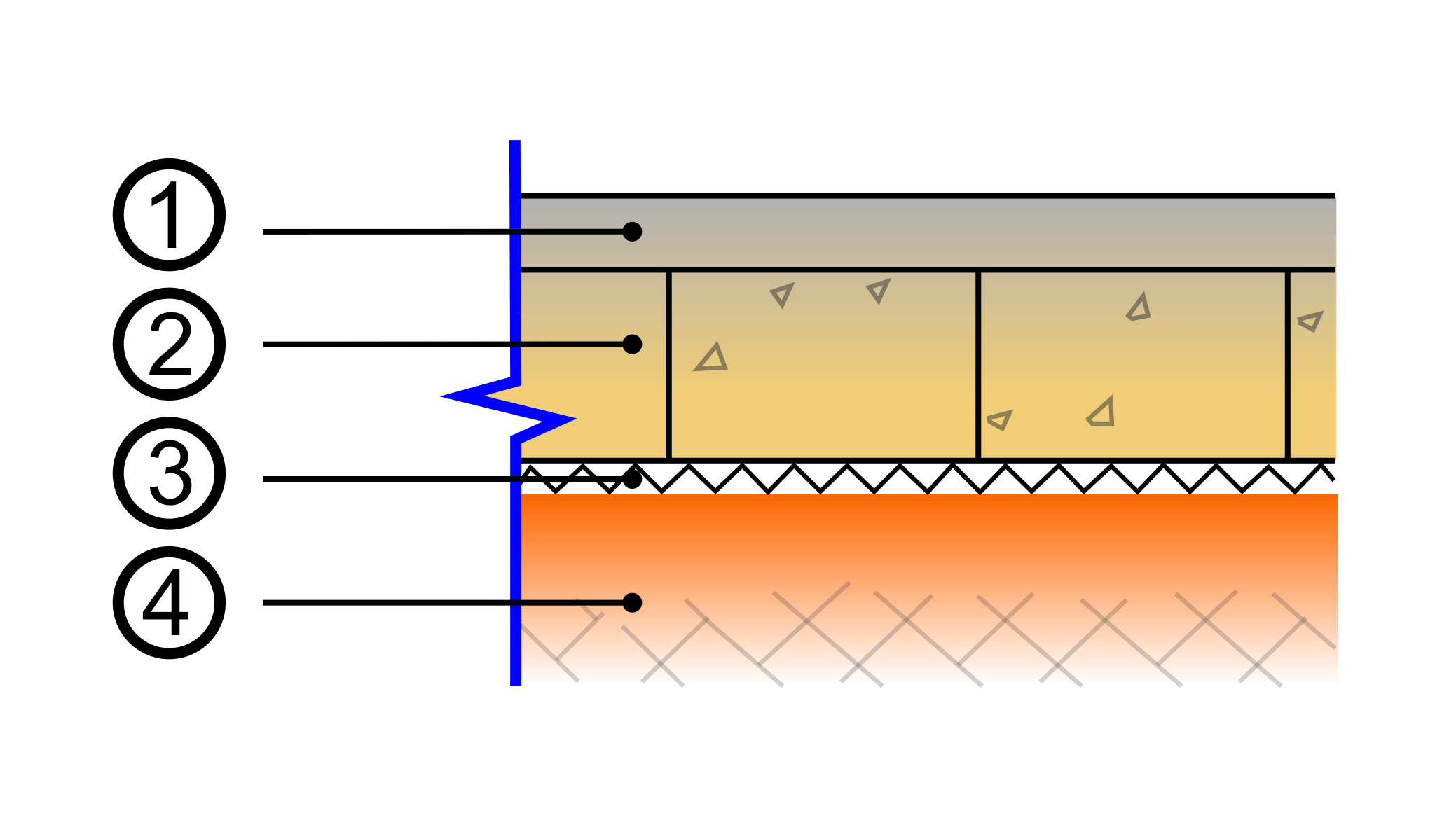

- Relleno de Geoceldas: Piedra partida mal granulada (20-30 mm) o pedregullo lavado. Para la sobrecapa de relleno se puede utilizar una granulometría de menor tamaño (14-20 mm) para generar mayor trabazón en la superficie de rodadura.
- Geoceldas: Distintos tamaños y alturas de celdas según requerimientosde tránsito (100 – 150 mm).
- Geotextil (en los casos que sea necesario): Geotextil tejido (HaTe 25/25) o no tejido (RT 09) con función de filtro y separación (del material de subrasante y relleno de geoceldas).
- Subrasante natural:
- Clasificación de suelos y capacidad soporte a determinar para cada proyecto.
- Con pendiente transversal hacia sistemas captación y conducción de escurrimiento.
Beneficios Adicionales:
- Los pavimentos permeables logran una mayor atenuación de la escorrentía, filtro y remoción de agentes contaminantes (hidrocarburos, etc.).
- Reducción o eliminación de tanques de almacenamiento de hormigón o estanques de laminación de pluviales.
- Mayor uso/aprovechamiento del área construible.
- Superficie confortable para peatones.
- Contribuye a los créditos de construcción ecológica de LEED por el manejo de aguas pluviales.
- Reducción de islas de calor.
