¿Qué es BIM y cómo está cambiando la industria de la construcción?

¿Qué es BIM y cómo está cambiando la industria de la construcción?

¿Qué es BIM?

BIM es un acrónimo de Building Information Modeling. Se habla mucho últimamente sobre BIM en la industria de la construcción, tanto a nivel local como internacional.

BIM no es algo que haya aparecido recientemente.

El nacimiento del concepto de BIM tiene ya varias décadas, pero para poder implementarlo en la práctica, hacía falta una evolución de las herramientas informáticas y los sistemas de conectividad.

Desde hace algunos años, esa evolución se concretó. Por eso BIM nació hace tiempo, pero está creciendo ahora.

A menudo, BIM es considerado simplemente un software, o solo un modelo 3D digital del edificio, o solo una herramienta que nos permite manejar el edificio como una base de datos. BIM suele ser etiquetado como una herramienta informática nueva, que viene a reemplazar a la anterior.

Por eso es importante intentar definir un panorama más global, salir de la visión parcial para evitar que el árbol nos impida ver el bosque.

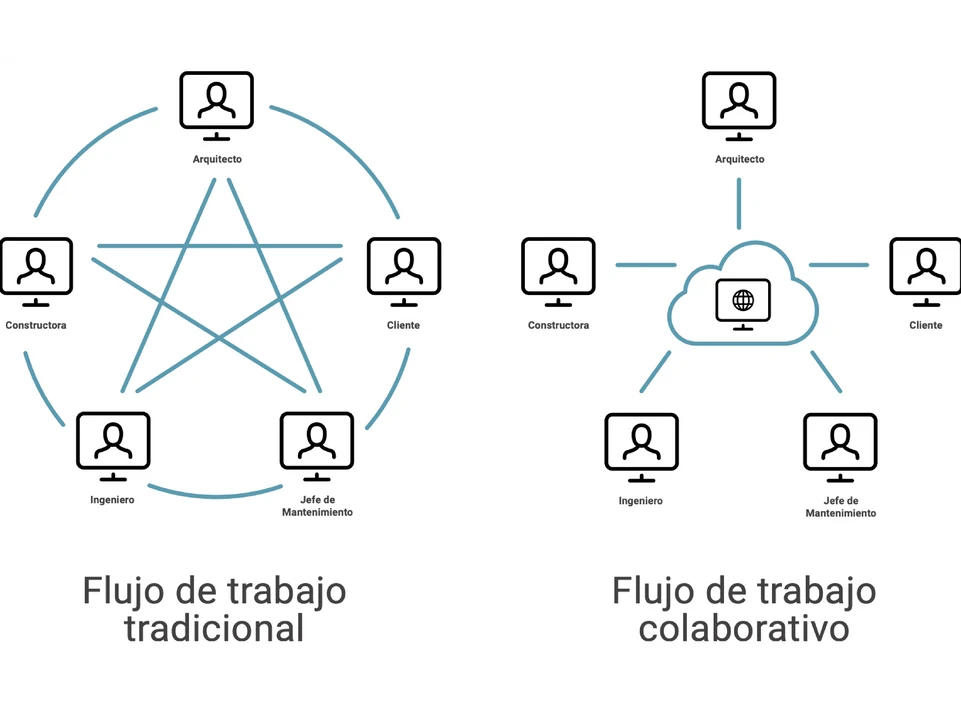

BIM es una metodología de trabajo que permite que todos los actores involucrados en el proceso de ideación, proyecto, construcción, operación y mantenimiento del edificio, tengan acceso a la misma información extraída de un único archivo, que contiene la versión digital completa del futuro edificio real.

Este acceso se da a través de una plataforma que integra diversos software, procesos y herramientas, en un ambiente colaborativo, en donde todos los actores pueden trabajar simultáneamente.

Dentro de esta metodología, no solamente están involucrados procesos informáticos. Muchos aspectos claves dentro de ella dependen de procesos, protocolos y contenidos que hay que definir dentro de y para el equipo de trabajo.

En nuestro caso específico en Estudio ESE contamos con una estructura importante que acompaña los procesos puramente informáticos, como por ejemplo:

• Una plataforma de contenidos audiovisuales para la formación de capital humano, que tiene dos grandes objetivos: primero, asegurar un nivel mínimo de conocimientos de los profesionales que se integran a los equipos de trabajo. Segundo, permitir que el profesional entre en un proceso de formación continua, para crecer a nivel laboral, incorporando conocimiento nuevo.
• Manuales y protocolos definidos, que establecen procesos de trabajo claros, optimizando recursos.
• Plataformas de gestión que aseguran una correcta organización general y un seguimiento de las tareas.
• Plataformas de colaboración, que no solamente permiten la colaboración a nivel interno, sino una comunicación optimizada con subcontratos y empresas externas.

A diferencia de CAD, BIM reproduce el proceso real de construcción.

Un verdadero modelo BIM consiste en los equivalentes virtuales de los componentes constructivos y distintos objetos que se utilizan para construir el edificio.

Estos elementos tienen asociadas todas las características de sus contrapartes reales. El modelo BIM es el gemelo digital del futuro edificio real. A partir de él, podemos trabajar en la visualización 3D, gestionar cambios y datos, o hacer una simulación del funcionamiento del edificio para entender su comportamiento en un entorno digital, antes de que se inicie su construcción real.

Con esta aproximación integrada del modelo, BIM no solo mejora significativamente la productividad, sino que permite lograr proyectos mejor coordinados, abriendo el camino para que el proceso de construcción esté basado en un único modelo actualizado y con toda la información necesaria, sin depender de planos y múltiples archivos que tal vez contengan información contradictoria.

También es importante tener en cuenta que a través del modelo BIM, podemos gestionar todo el ciclo de vida del edificio, no solamente las etapas de diseño y construcción.

De hecho, a nivel internacional, están apareciendo ejemplos de modelos BIM que se generan para edificios que ya están construidos. Esto se debe a que si bien estos modelos permiten un ahorro importante a nivel de recursos económicos en las etapas de diseño y construcción, el ahorro en las etapas de operación y mantenimiento es mucho mayor todavía.

Se habla de que el ahorro económico en las etapas de operación y mantenimiento (dependiendo de la cantidad de años durante los cuales el edificio esté en operación) se multiplica por 20 y hasta por 60 con respecto a las etapas de diseño. Viéndolo de otra manera, cada dólar invertido en las etapas tempranas de diseño, puede multiplicar hasta por 60 su valor en las etapas de operación.

¿Cuál es el impacto inmediato en la industria de la construcción?

Si bien todo lo que ya hemos hablado afecta nítidamente a la industria de la construcción, vamos a abandonar un poco la órbita conceptual, y enfocarnos un poco más en la práctica y los aspectos operativos.

El sector de la construcción, a nivel global, ha llegado hasta nuestros días sin haber logrado integrar los avances tecnológicos, de innovación y de gestión de forma eficiente. Sus niveles de productividad y competitividad no le han permitido acompasarse con las demás ramas de la industria. Por eso BIM representa un cambio, pero sobre todo, una oportunidad.

Vamos a presentar algunos datos para ilustrar esta situación.

La industria de la construcción normalmente es percibida como una industria con un importante peso en la economía, pero poco eficiente, con baja productividad, altos costos de mano de obra, muchos desperdicios y poco profesionalismo.

Esto parece estar justificado, porque si vamos a los datos reales relevados, nos encontramos con un sector que presenta las siguientes características:

• El sector de la construcción alcanzó en 2016 USD 5.195.000 ‬ (9.1% del PBI).
• Un 80% de sobrecostos en etapas de diseño y ejecución de obras.
• Los proyectos se terminan un 20% más tarde de lo planificado.
• El 35% de los materiales utilizados para las construcciones se convierten en desechos medioambientales.
• Hay poca consideración en los gastos de operación y mantenimiento.
• Es un sector fragmentado.
• La estandarización y la adopción de normas de construcción no son habituales.
• Escasa preparación del capital humano.
• 4 veces menos productividad que en países desarrollados.

En este gráfico vemos una comparación de la productividad en el sector de la construcción en los diferentes continentes, tomando como base 100 a Estados Unidos.

BIM impulsa la industrialización del sector de la construcción, incorporando metodologías y tecnologías que se han demostrado solventes en otros rubros industriales.

Si apostamos a ese salto cualitativo, tenemos que tener en cuenta que la confiabilidad y la calidad no son un resultado natural. No es algo que aparece solo al final del proceso. Es necesario establecer un protocolo de trabajo para poder hacer un chequeo que asegure un buen resultado.

En Estudio ESE contamos con un área de control de calidad, que a través de procesos automatizados usando softwares interoperables, puede validar un producto en tiempos reducidos, garantizando un resultado de calidad y entregado a tiempo.

Usos BIM más significativos

El término “Usos BIM” hace referencia a un sistema de clasificación que establece un lenguaje común para el manejo de la información de los proyectos.

En particular, actualmente los TDR de CND definen 25 usos BIM diferentes (y complementarios).

Si bien todos los usos son importantes, hay algunos que nos parece interesante destacar:

• Los usos que tienen mayor vinculación a lo que tiene que ver con proyecto ejecutivo y operación (Planificación y Control de obra, y Modelación As-Built).
• Los referidos al modelado de disciplinas (Diseño de especialidades).
• También los relacionados a la coordinación virtual y simulación de secuencia constructiva (Planificación de obra y Diseño de sistemas constructivos).
• Por último, pero también muy importante, el área de validación de normativa.

Estos son algunos de los usos BIM en los que nuestro estudio está especializado y cuenta con una amplia experiencia. Tanto a nivel local como internacional. Todos estos temas y sus áreas relacionadas, son claves para alcanzar la meta principal de nuestro trabajo: maximizar la productividad, la calidad y la eficiencia en la industria. Ese es nuestro camino.

La puerta de entrada

Esta metodología es solo la puerta de entrada a un universo nuevo.

Hace algunos meses, un estudio reveló que a nivel global, la industria manufacturera invierte en el área de tecnologías de la información el 3.3% del total de sus costos operativos, mientras que la industria de la construcción invierte el 1.2%.

Seguramente sea por eso que durante los últimos 20 años, la industria manufacturera crece a un ritmo anual del 3.6%, mientras que la construcción alcanza apenas el 1% de crecimiento.

Muchas tecnologías de reciente aparición, y otras que no son tan recientes pero que han experimentado un gran avance, tienen el potencial para hacer que la industria de la construcción cambie, y logre (por fin) crecer de forma exponencial. A continuación citaremos algunas muy relevantes:



1 – Scan 2 BIM

2 – Colaboración digital y movilidad

3 – Inteligencia Artificial, Machine Learning, Diseño Generativo

4 – Internet de las cosas y análisis avanzado de datos

5 – Realidad Extendida (Virtual, Aumentada, Mixta)



El artículo completo con todo el desarrollo de éstos puntos y más lo encontrarás en el blog de Estudio Ese   leer más…

Te invitamos a conocer todos los servicios de Estudio Ese

Este artículo ha sido realizado por el Arq. Gabriel Lambach y editado por el Arq. Sebastián Sanabria.
