Descripción

Pavimento permeable
Sistema: Geoceldas con piedra partida

Mediante la ejecución de un pavimento de piedra partida contenida en geoceldas se configura un sistema de amortiguación de pluviales.
El sistema permitió maximizar el área construible del predio a través de una solución viable teniendo en cuenta tres factores: técnico, ambiental y económico.

Descripción de la obra

El supermercado Ibiza ubicado en La Tuna, Canelones presenta un padrón con una superficie total de 1500m2 de área impermeable conformada por sectores de edificados, estacionamiento y circulación vehicular.

En el año 2018 el propietario inicia una reforma y ampliación del supermercado, para lo cual eran necesarias obras civiles, para la amortiguación de caudales generados por la construcción del emprendimiento.

Problema a resolver

La impermeabilización de áreas verdes genera un mayor escurrimiento superficial que debe controlarse según la normativa municipal.

En el padrón mencionado existen diversas edificaciones correspondientes al Supermercado e instalaciones auxiliares.

Por lo tanto, el objetivo es atenuar los caudales pico de aguas pluviales, los cuales se ven incrementados producto del área impermeable debido al desarrollo del emprendimiento.

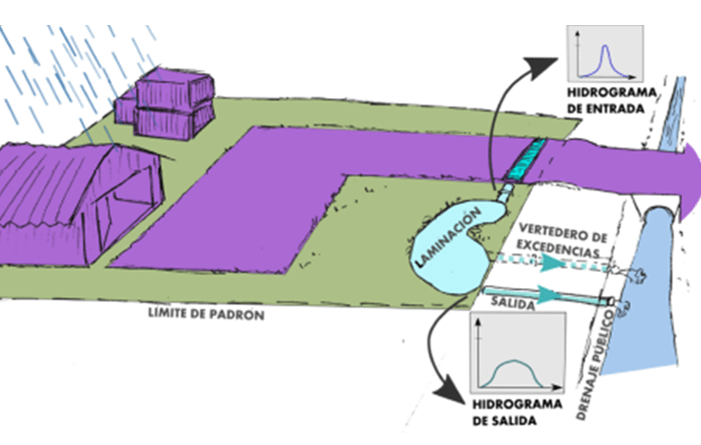

Algunas medidas de control de escurrimiento (MCE) son, por ejemplo, la construcción de estanques de laminación, en casos donde se tiene el espacio disponible, o tanques de hormigón de gran volumen para lograr la amortiguación de pluviales. Eventualmente, puede ser necesaria la instalación de separadores de hidrocarburos, equipos de bombeo y demás.

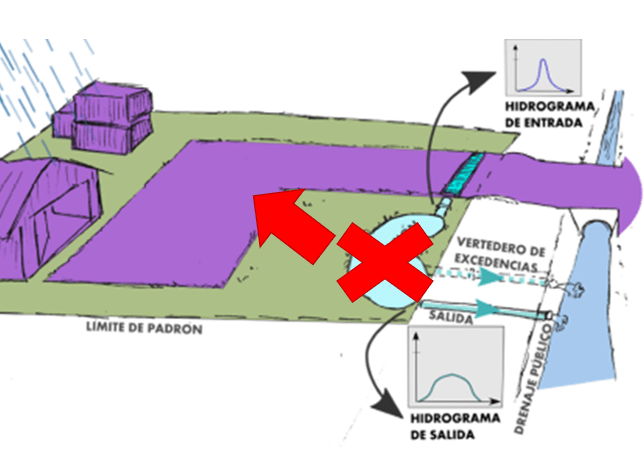

Con los pavimentos permeables se pueden reducir o eliminar este tipo de MCE , y por otro lado, el diseño del pavimento debe tener la capacidad de cumplir los requerimientos del tránsito (camiones de distribución, mantenimiento, etc.)

Solución adoptada

A partir del cálculo del ingeniero asesor hidráulico se plantea el uso de un pavimento permeable. El sistema permite que en el mismo pavimento se configure la laminación de pluviales.

La caminería permeable propuesta se compone de un material de granulometría abierta que genera un 40% vacíos aproximadamente, lo cual brinda un volumen elevado de amortiguación de pluviales.

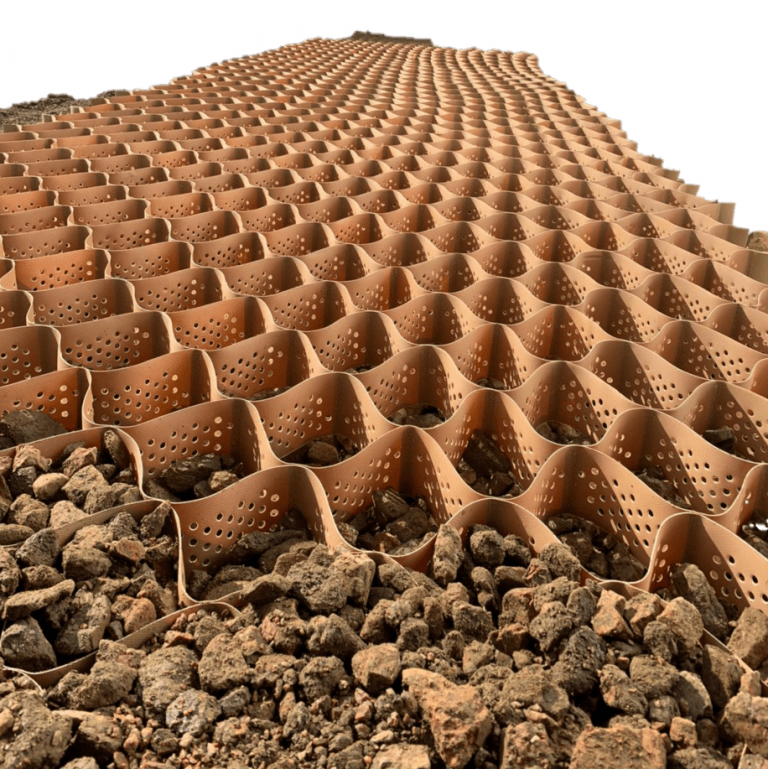

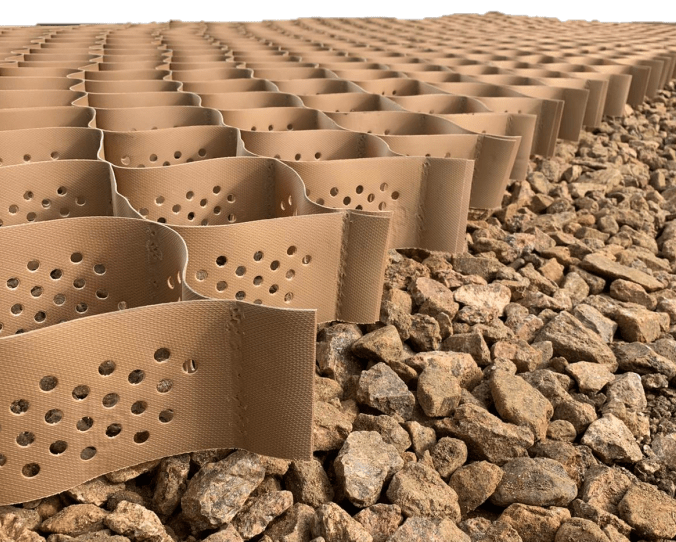

De esta manera, el material granular (piedra partida limpia, o grava mal graduada) queda confinado con geoceldas PRS Neoloy y un geotextil de separación.

Ventajas ambientales del sistema adoptado

Reducción de escorrentía superficial y erosión en la superficie de rodadura.
Filtro y remoción de agentes contaminantes (hidrocarburos, etc.)
Reducción o eliminación de elementos de captación de pluviales y Medidas de Control de Escurrimiento (regueras, tanques de almacenamiento de hormigón, lagunas de amortiguación, etc.)
Contribuye a los créditos de construcción ecológica de LEED por el manejo de aguas pluviales.
Reducción de islas de calor.

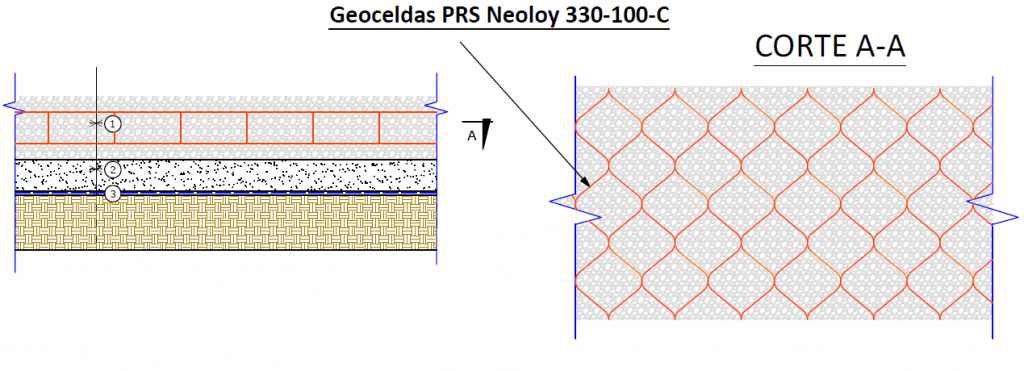

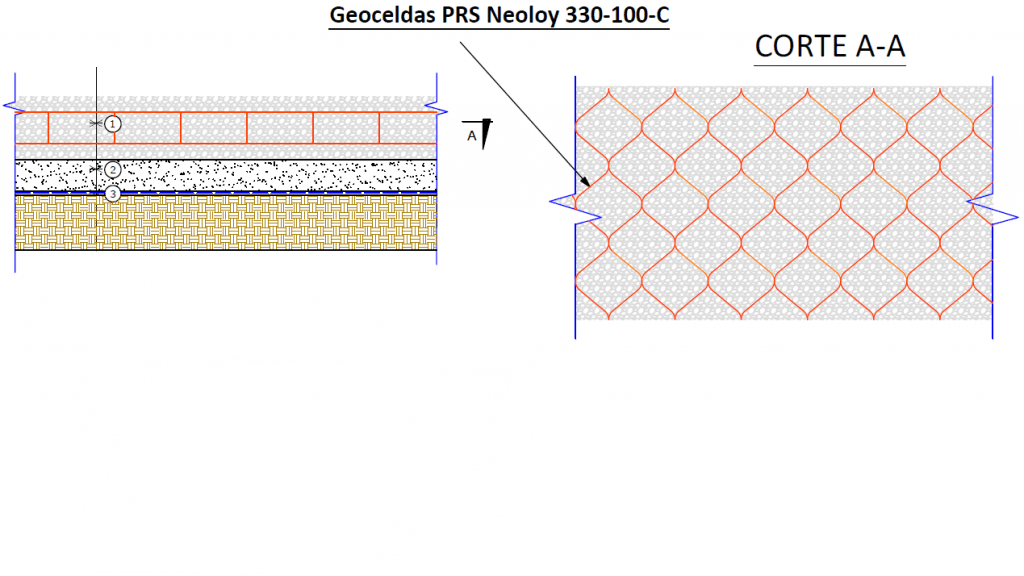

1) Geoceldas PRS Neoloy 330-100-C Relleno de geocelda: material granular limpio granulometría 20-30 mm y 14-20mm 2) Nivelación con tosca compactada (OPCIONAL), se puede hacer una subbase permeable para mayor infiltración. 3) Geotextil Hate 35/35 En estos casos el geotextil además de separador, actúa como refuerzo y es un material permeable.

RESULTADOS

La estructura de pavimento fue capaz de laminar los caudales del predio garantizando un caudal máximo de salida de 16 L/s, correspondiente al escenario FOS.
